外齒圈專用熒光蜜桃视频入口网站（半封閉）結構示意圖及介紹
作者：99蜜桃在线观看免费视频网站蜜桃视频入口网站 發表時間：2015/1/26 14:57:03
HCDG-6000型外齒圈專用熒光蜜桃视频入口网站主機，機電一體半封閉暗室結構設計，正前方配有左右開合的遮光布簾，可在需要時將遮光布簾拉合起提供更利於熒光磁粉檢測的黑暗環境，蜜桃视频入口网站所配遮光布簾，可任意拉合開啟，便於操作者進出取放工件。
整機采用國家標準型材、板材作主體，剪、折、焊接、而成在滿足蜜桃视频入口网站檢測靈敏度的條件下設計結構合理，操作簡便且不多占用需方廠房麵積，是外齒圈或軸承內外圈類工件檢測的理想機型。
下麵是HCDG-6000型外齒圈專用熒光蜜桃视频入口网站（半封閉）結構示意圖及介紹，供參考選購；

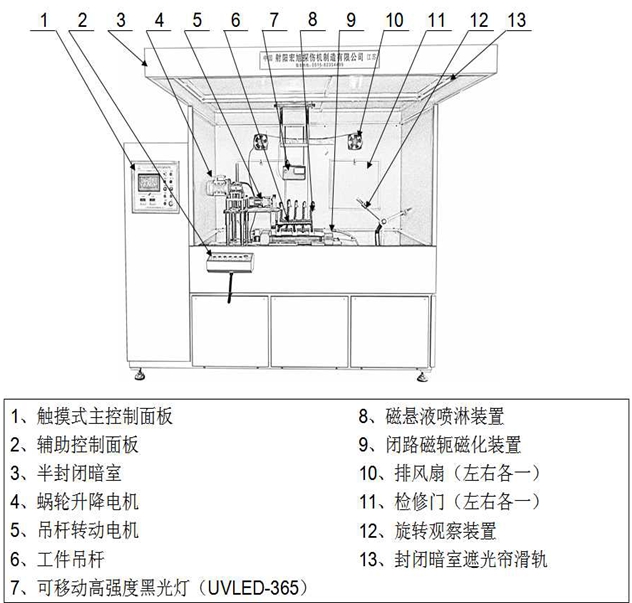

結構簡圖
注明：暗室布未在圖上標示，請在設備組裝好之後，通過遮光簾滑軌吊裝，可得到熒光觀察的最佳觀察環境。
|
序號 |
名稱 |
功能說明 |
|
1 |
觸摸式主控製麵板 |
|
|
2 |
輔助操作麵板 |
|
|
3 |
半封閉暗室 |
裝有遮光簾滑軌，裝上遮光簾後可提供熒光觀察的最佳觀察環境 |
|
4 |
蝸輪升降電機 |
根據齒圈的內外孔徑調節中心高便於閉路磁軛穿棒 |
|
5 |
吊杆轉動電機 |
通過此裝置可旋轉工件便於噴淋磁懸液及觀察 |
|
6 |
工件吊杆 |
吊杆又稱為懸吊臂，可懸掛各類齒圈等環形件 |
|
7 |
可移動高強度黑光燈 |
UVLED-365冷光源紫外燈配上下高度調節螺杆及左右移動滑軌 |
|
8 |
磁懸液噴淋裝置 |
配套萬向噴淋管，可地齒圈全方位噴淋磁懸液 |
|
9 |
閉路磁軛磁化裝置 |
針對環形零件檢測的專用裝置。 |
|
10 |
排風扇 |
左右各一隻，可將暗室內的異味排出 |
|
11 |
檢修門 |
左右各一，便於檢修 |
|
12 |
旋轉觀察裝置 |
可支承各類直徑環形零件，並可任意旋轉輔助觀察 |
|
13 |
封閉暗室遮光簾滑軌 |
可懸掛遮光布簾，且可任意滑動開啟方便操作者進出 |
