網站首頁 >> 技術文檔 >> 利用鋼材的磁特性曲線製定周向磁化規範方法
利用鋼材的磁特性曲線製定周向磁化規範方法
作者：99蜜桃在线观看免费视频网站探傷機 發表時間：2014/3/4 14:48:05

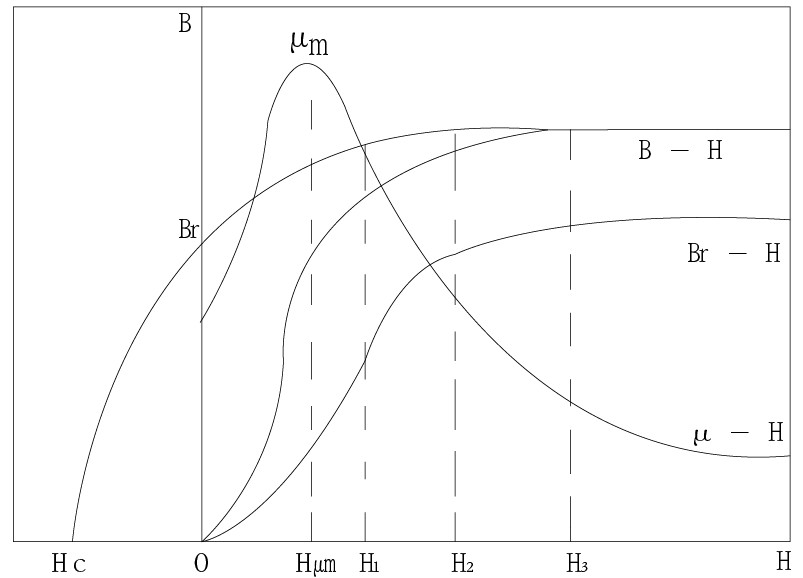

鋼材的磁特性曲線
周向磁化規範的分級：
|
規範名稱 |
檢測方法 |
應用範圍 | |
|
連續法 |
剩磁法 | ||
|
嚴格規範 |
H2～H3（基本飽和區） |
H3以後（飽和區） |
適用於特殊要求或進一步鑒定缺陷性質的工件 |
|
標準規範 |
H1～H2（近飽和區） |
H3以後（飽和區） |
適用於較嚴格的要求 |
|
放寬規範 |
Hum～H1（激烈磁化區） |
H2～H3 （基本飽和區） |
適用於一般的要求（發現較大的缺陷） |
2）剩磁法 剩磁法檢測時的磁化場應選取在遠比Hum大的磁場範圍，一般選在大於H3的飽和區段，通常為0.9Hum>H3。這樣，當去掉磁化場後，工件上的剩磁和矯頑力才能保證有足夠大的數值，確保工件具有足夠的剩餘磁性產生漏磁場，從而使缺陷處吸附磁粉並被檢測出。
轉載請注明轉載自：射陽99蜜桃在线观看免费视频网站探傷機製造有限公司http://www.0hsy.com
